环境要求

选择安装环境时，应注意以下事项:

应安装在通风良好且振动小于5.9米/秒(0. 6g)的场所。

不能安装在日光直射及可能遭受风吹雨淋的地方。

避免安装在多尘埃、属粉末的场所(可以安装在正常焊接产生的废气和粉尘的环境中。但是，不能安

装在有可能直接接触焊接飞溅及打磨时所产生的金属粉尘等场所。)。

严禁安装在有腐蚀性、爆炸性气体场所。

环境温度要求在0C~+45C的范围内，温度超过45C时，需外部强迫散热或者降额使用。

湿度要求低于95%，无水珠凝结。

应当安装在海拔不超过1000m的场所。

焊接现场应注意防风，必要时使用挡风板等，否则会影响焊接工艺。

如有特殊安装要求，请事先咨询和确认。

安装空间要求

焊接机距墙壁至少30cm以上，两台并排安放时应间隔40cm以上。建议按表2-1所示的预留空间确定焊接机的安装位置。

[安装时的注意事项]在焊接机的底部安装有便于移动的小脚轮。焊接机安装以后，处于安全考虑，应对小脚轮进行固定，以免发生意外。

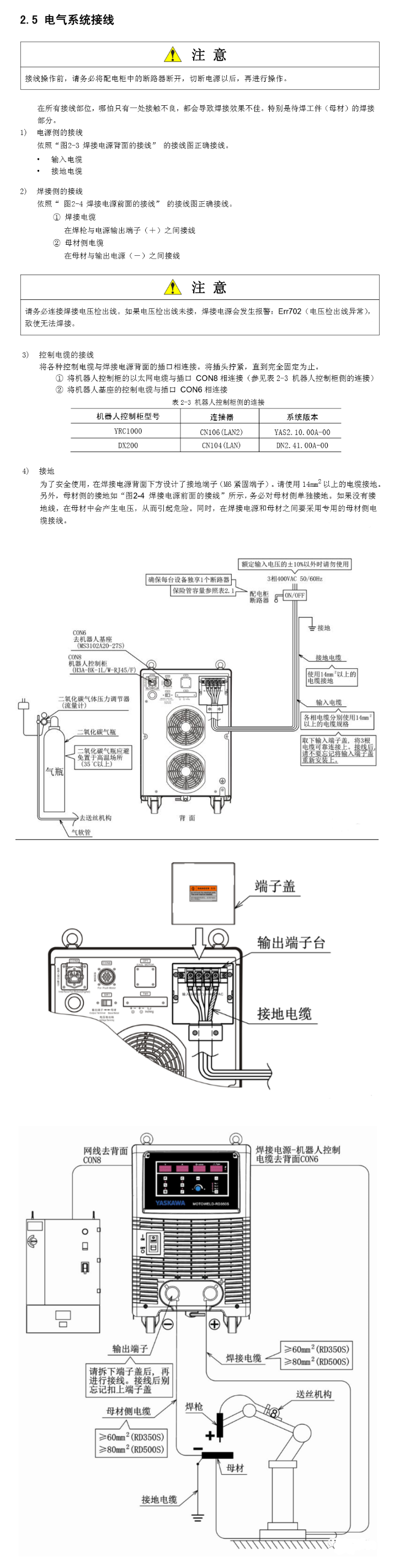

接地施工注意事项

注意：接地操作前，请务必将配电柜中的断路器断开，切断电源并等待10分钟后，再进行操作。

1. 为了保证安全使用焊接电源，必须进行接地施工。焊接电源如果不经接地处理，则会使机箱带电，或者使用时出现不稳定的状况。

2. 应使用接地导线连接到标有“接地”的接线端子上(参照“图2-3焊接电源背面的接线”)。

3.母材必须接地。 在用绝缘材料隔离母材时，也必须进行处理。

4. 如果在配电柜地线及焊接电源地线之间有地坑(水池等)之类的场所，泄漏电流就会在这些场所聚集。在这种情况下，除接地施工外,还应当在两接地处之间用电缆连接，使泄漏电流经过电缆湾走。

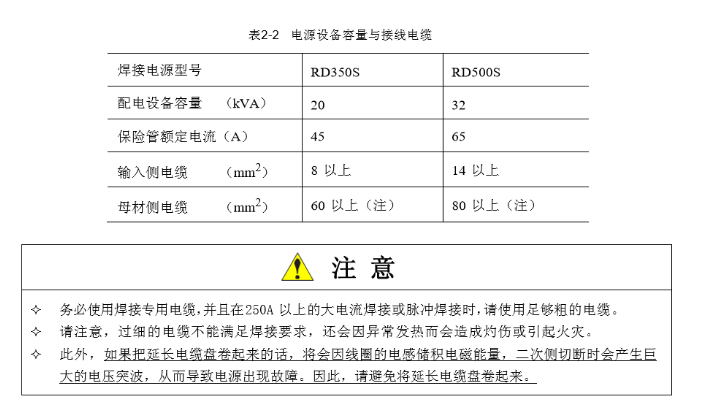

必须的电源容量配备及接线规格

焊接电源的额定输入电压为三相400V AC.

电压在额定输入电压值的土10%以内波动时， 不会出现故障，可以进行焊接，但从焊接作业来讲，应尽可能使用稳定的电源。电压波动范围在额定输入电压值士10%以上时，将不能满足所要求的焊接条件，还会导致焊接电源出现故障。输入侧接线电缆的粗细尺寸及保险管的额定电流请参照“表2-1电源设备容量与接线电缆”。为了安全起见，每个焊接电源均须安装无保险管的断路器或带保险管的开关。使用无保险管的断路器时,额定输入电流应满足“表2-1电源设备容量与接线电缆”所规定的额定电流。在通过600%的额定电流时的断路器跳开时间应在1秒以内。请注意，如果断路器的容量不够或电压过高时，在焊接电源接通电源时，断路器将会跳闸，请务必小心。

2.4漏电断路器的选用

在作业现场、湿度较高的场所，或者钢板、钢铁构架、加工平台等具有高导电性的场所使用焊接电源时，应配备漏电断路器。在这些情况下，每个焊接电源都配置电流灵敏度为30mA的漏电断路器。此外，由于漏电断路器的种类及电流灵敏度有所不同，将可能因焊接电源逆变器动作时产生的高频电流引发误动作。为此，请正确选用与逆变器相匹配的漏电断路器。

---
